轮廓检测

轮廓相比边缘，更加连贯为一个整体

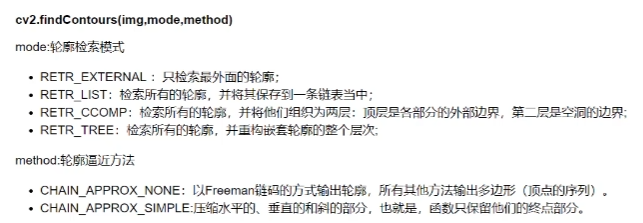

轮廓检测方法

RETR_TREE 常用

为了结果准确，使用二值图像

过程：

img = cv2.imread("img.jpg")
gray = cv2.cvtColor(cv2.COLOR_BGR2GRAY)
ret, thresh = cv2.threshold(gray, 127, 255, cv2.THRESH_BINARY)
# 二值化

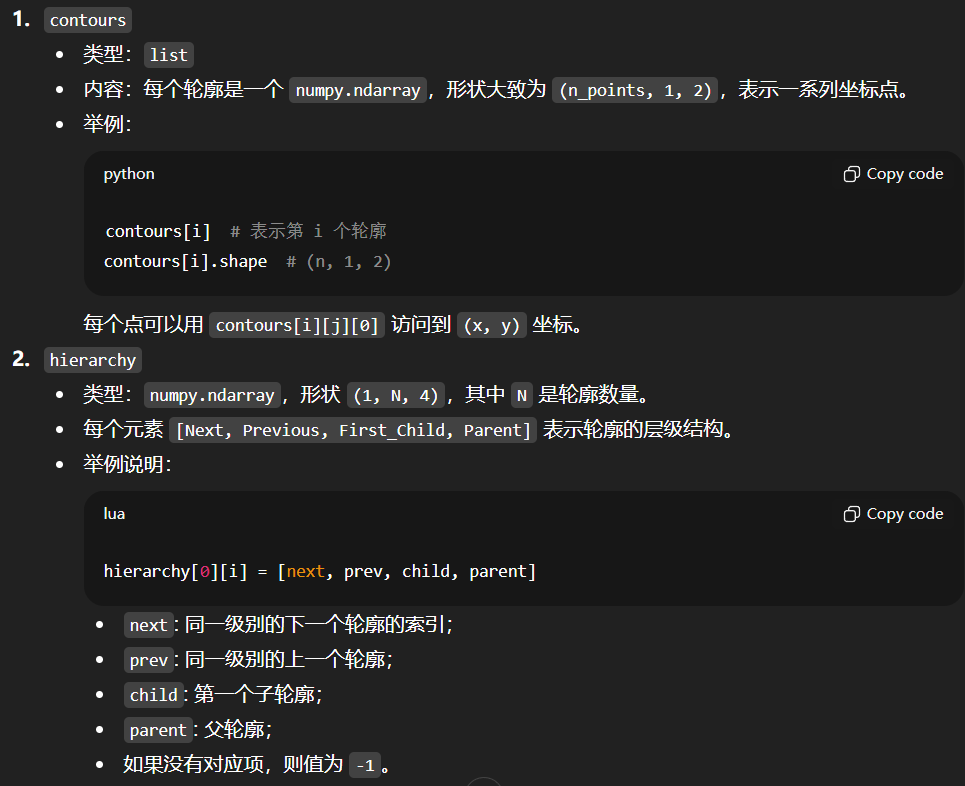

contours, hierarchy = cv2.findContours(thresh, cv2.RETR_TREE, cv2.CHAIN_APPROX_NONE)

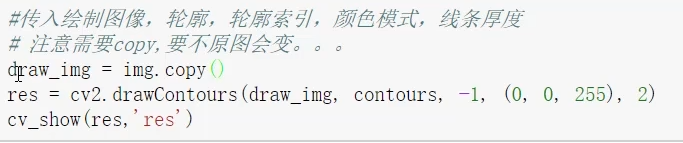

绘制：

• 第二个参数：要是一个 list ，所以如果只有一个轮廓要用[]括起来。
• 第三个参数：轮廓的索引，-1 代表所有的轮廓
• 第四个参数：BGR，绘制用的颜色
• 第五个参数：线条宽度

利用轮廓进行分析：

con = contours[0] # 分析的时候要拿出某条具体轮廓
area = cv2.contourArea(con)
length = cv2.arcLength(con, True) # True表示视为闭合的曲线，False只计算点之间距

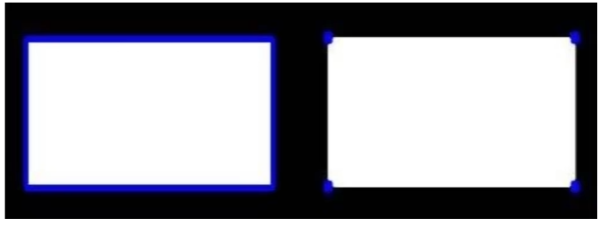

轮廓近似：

epsilon = 0.1 * cv2.arcLength(con, True)
approx = cv2.approxPolyDP(con, epsilon, True)

• 第二个参数：从轮廓到近似轮廓的最大距离，一般与周长有关
• 第三个参数：代表轮廓要不要闭合

外接矩形：

x, y, w, h = cv2.boundingRect(con)
img = cv2.rectangle(img, (x, y), (x + w, y + h), (0, 255, 0), 2)

用于算面积比，或者额外特征

外接圆：

(x, y), radius = cv2.minEnclosingCircle(con)
centre = (int(x), int(y))
radius = int(radius)
img = cv2.circle(img, centre, radius, (0, 255, 0), 2)

模板匹配

用模板作为滑动窗口覆盖原图，从左到右从上到下依次匹配 （尽量用归一化的）

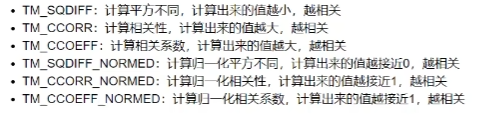

所有匹配比对结果：

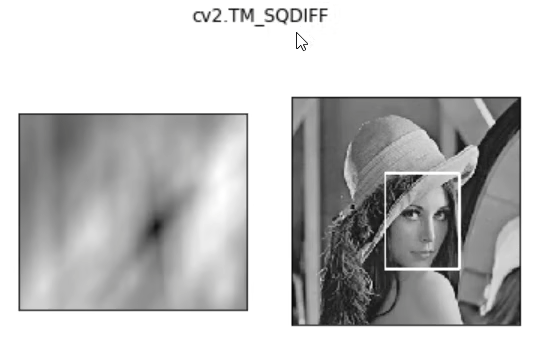

res = cv2.matchTemplate(img, template, cv2.TM_SQDIFF)

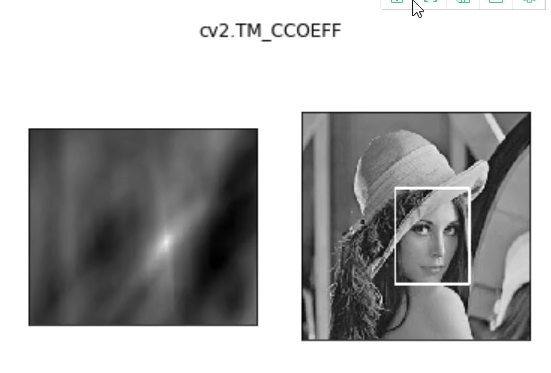

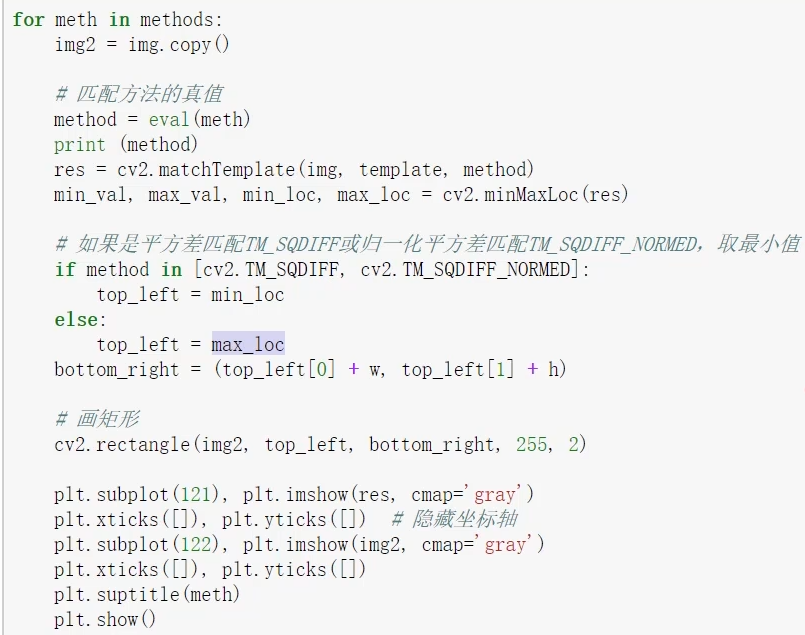

找到最佳匹配：

min_val, max_val, min_loc, max_loc = cv2.minMaxLoc(res)

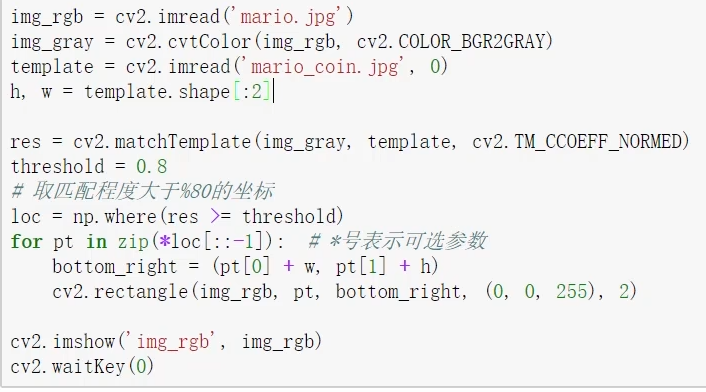

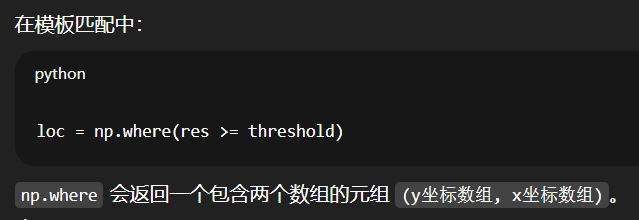

匹配多个对象

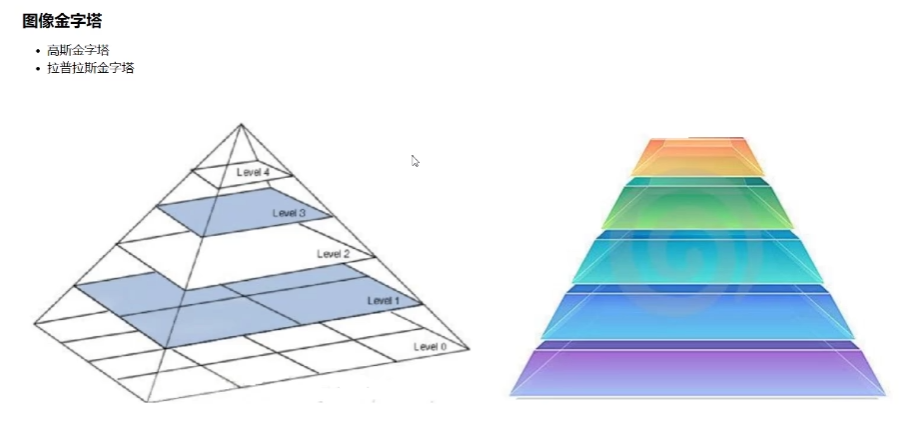

图像金字塔

图像特征提取，每层提取，随后总结

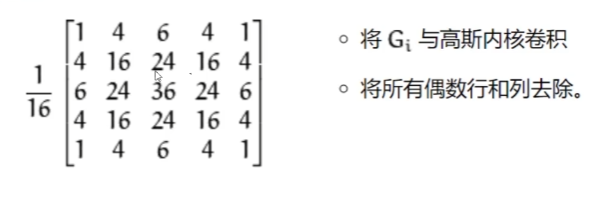

高斯金字塔

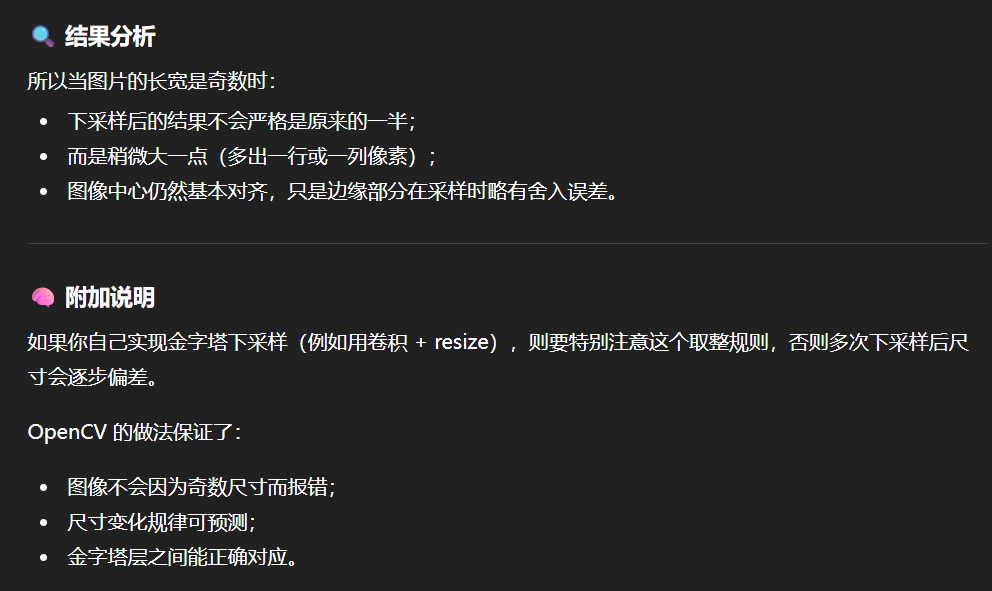

向下采样 （缩小）

沿着金字塔从下往尖走

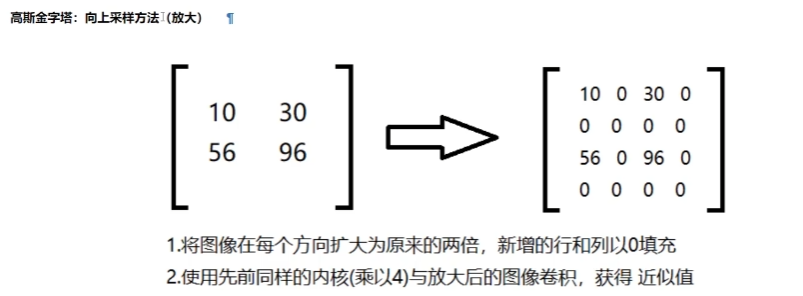

向上采样（放大）

由尖向底

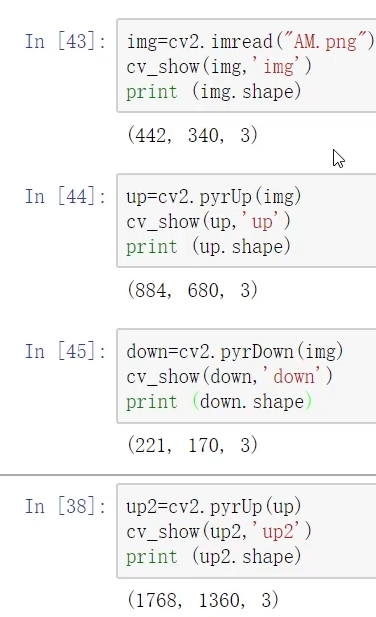

例子：

up = cv2.pyrUp(img) # 上采样

img up

down

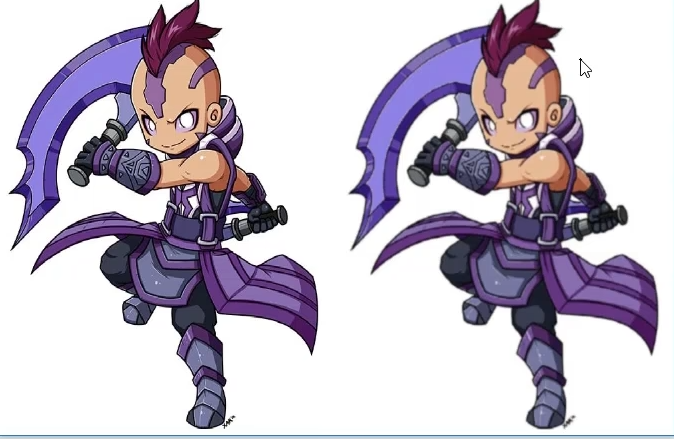

左原始，右先上后下，略模糊了

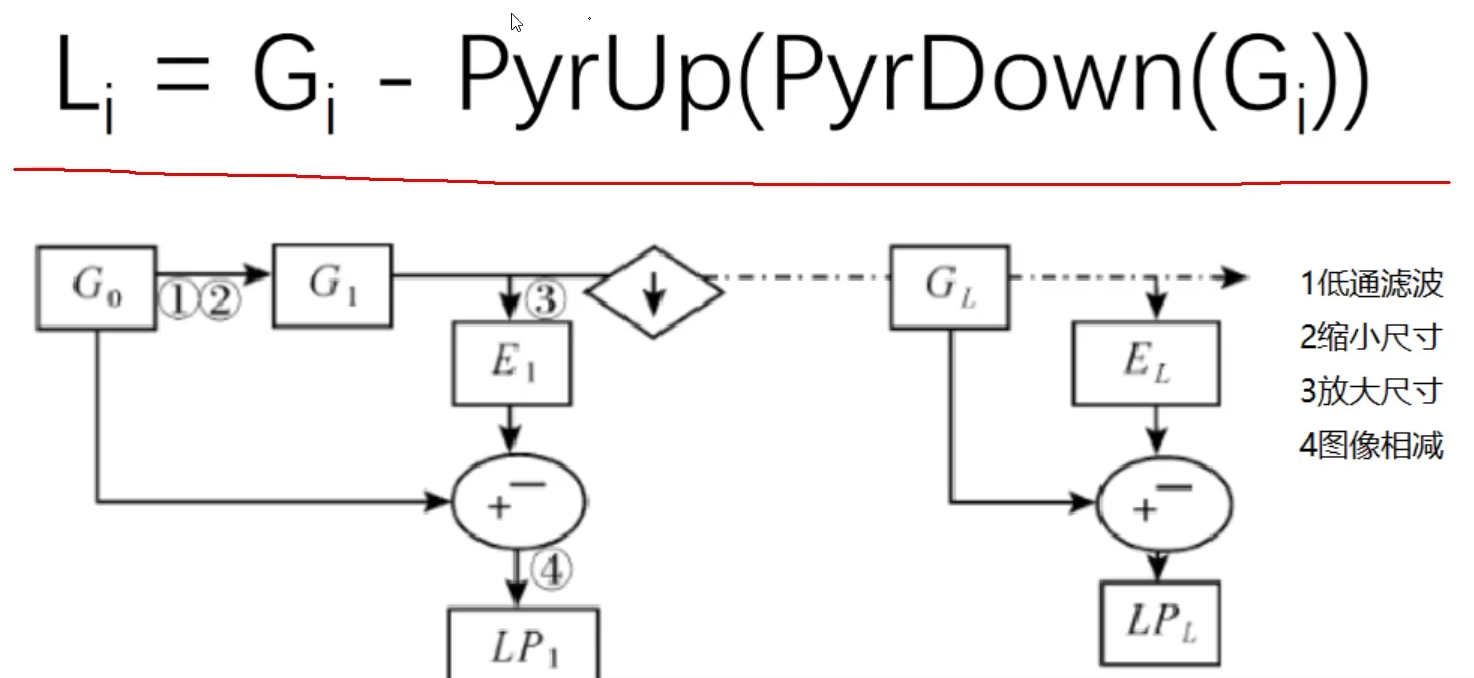

拉普拉斯金字塔

G 为原始输入

down = cv2.pyrDown(img)
down_up = cv2.pyrUp(down)
laplace = img - down_up
